उच्च तापमान धुआं गैस घूर्णी भट्ठी ड्रम ड्रायर उच्च भट्ठी स्लैग

उच्च भट्ठी के स्लग का परिचयः

स्लग उच्च भट्ठी लोहे बनाने की प्रक्रिया का एक उप-उत्पाद है। लोहे बनाने की प्रक्रिया के दौरान, लोहे के ऑक्साइड को उच्च तापमान पर धातु लोहे में कम किया जाता है,और लोहे की अयस्क में सिलिकॉन डाइऑक्साइड और एल्यूमीनियम ऑक्साइड जैसी अशुद्धियाँ चूना और अन्य पदार्थों के साथ प्रतिक्रिया करती हैं ताकि सिलिकेट और एल्युमिनोसिलिकेट के मुख्य घटकों के साथ एक पिघली हुई सामग्री बन सकेसूखने के बाद, यह एक ढीली, छिद्रपूर्ण दानेदार सामग्री बन जाती है, जो उच्च भट्ठी स्लैग, या संक्षेप में स्लैग है।

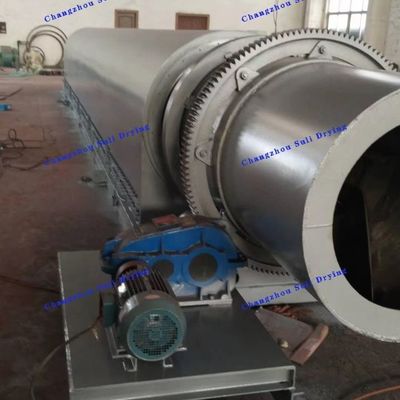

घुमावदार ड्रम ड्रायर, जिसे घुमावदार ड्रम ड्रायर के रूप में भी जाना जाता है, खनन उपकरण में व्यापक रूप से उपयोग किया जाने वाला सुखाने का उपकरण है।यह प्रत्यक्ष गर्मी हस्तांतरण घूर्णी ड्रम ड्रायर और अप्रत्यक्ष गर्मी हस्तांतरण घूर्णी ड्रम ड्रायर में विभाजित है.
यह धातु और गैर-धातु अयस्क के चुंबकीय, भारी और तैरते केंद्रित, सीमेंट उद्योग में मिट्टी और कोयला खनन उद्योग में कोयले की गंदगी को सूखाने के लिए उपयुक्त है।यह उच्च उत्पादकता और आसान संचालन की विशेषता हैड्रम ड्रायर एक क्षैतिज घुमावदार सिलेंडर है, और विभिन्न प्रकार के अलग-अलग कोणों वाले स्क्रैपर सामने से पीछे तक वेल्डेड होते हैं।विभिन्न प्रकार की अग्निरोधक ईंटें आवश्यकताओं के अनुसार घूर्णी भट्ठी शरीर में अंतर्निहित हैंसामग्री के डंपिंग को रोकने के लिए भोजन के अंत में एक दरवाजा रिंग और एक सर्पिल स्क्रैपर प्रदान किया जाता है।

आंतरिक संरचनाः
ड्रम के क्रॉस सेक्शन पर समान रूप से वितरित सामग्री के विभिन्न भागों के बीच अच्छे संपर्क को बढ़ाने के लिए ड्रम में एक लिफ्टिंग प्लेट स्थापित की जाती है।कई प्रकार के लिफ्टिंग प्लेट हैं:
1लिफ्टिंग लिफ्टिंग प्लेटः सामग्री के बड़े टुकड़ों या सामग्री के लिए उपयुक्त है जो ड्रम की दीवार पर चिपके रहना आसान है।
2. चार ग्रिड लिफ्टिंग प्लेटः उच्च घनत्व वाले, गैर-भंगुर या फैलने में मुश्किल सामग्री के लिए उपयुक्त। लिफ्टिंग प्लेट ड्रम को चार ग्रिड में विभाजित करती है,एक दूसरे से जुड़े नहीं हैं कि प्रशंसक के आकार के काम कक्ष बनाने. सामग्री और गर्म गैस के बीच संपर्क सतह लिफ्टिंग लिफ्टिंग प्लेट की तुलना में अधिक है,और यह सामग्री की भरने की दर को बढ़ा सकता है और धूल के नुकसान को कम करने के लिए सामग्री की गिरने की ऊंचाई को कम कर सकता है.
3क्रॉस या फ्रेम के आकार की लिफ्टिंग प्लेटः छोटे टुकड़ों के लिए उपयुक्त और आसानी से फैल जाने वाली सामग्री,ताकि सामग्री ड्रम के पूरे क्रॉस सेक्शन पर समान रूप से बिखरी हो.
4आस्तीन लिफ्टिंग प्लेटः मिश्रित गर्मी हस्तांतरण (या अर्ध व्यास हीटिंग) घूर्णी ड्रम ड्रायर के लिए एक लिफ्टिंग प्लेट।
5ग्रिड (फैन के आकार) लिफ्टिंग प्लेट बहुत बारीक कणों के साथ सामग्री के लिए उपयुक्त है जो पाउडर उड़ने का कारण बनते हैं। जैसे ही सामग्री को खिलाया जाता है, यह ग्रिड प्लेट पर जमा हो जाता है।जब सिलेंडर घूमता है, सामग्री को घुमाया जाता है और लगातार गर्म गैस के संपर्क में है।सूखी सामग्री के गिरने की ऊंचाई में कमी के कारण गैस द्वारा ले जाने की संभावना कम हो जाती है.
उपर्युक्त विभिन्न प्रकार के लिफ्टिंग प्लेट्स को पूरे सिलेंडर में वितरित किया जा सकता है। ताकि सामग्री को जल्दी और समान रूप से लिफ्टिंग प्लेट तक पहुंचाया जा सके,एक सर्पिल गाइड प्लेट भी खिला अंत से 1 ~ 5m पर स्थापित किया जा सकता गीला सामग्री से चिपकने और सिलेंडर की दीवार पर जमा करने से रोकने के लिएइसी समय, क्योंकि सूखी सामग्री को आसानी से उठाया जाता है और निकास गैस द्वारा ले जाया जाता है, इसलिए डिस्चार्ज के अंत से 1 ~ 2 मीटर की दूरी पर कोई लिफ्टिंग प्लेट स्थापित नहीं की जाती है।

विशेषताएं:
1मल्टी-कॉम्बिनेशन लिफ्टिंग डिवाइस के साथ डिजाइन और निर्मित ड्रायर ने लिफ्टिंग डिवाइस सिस्टम में कई तकनीकी नवाचार किए हैं।यह पारंपरिक ड्रायर की "हवा सुरंग" घटना को दूर करने के लिए एक नई बहु संयोजन उठाने की डिवाइस को अपनाता है, उच्च थर्मल दक्षता और कोयले की खपत लगभग 20% कम है।
2यह विभिन्न प्रकार के दहन भट्टियों के लिए उपयुक्त हैः उच्च तापमान उबलते भट्टियों, कोयला पीसने के लिए पाउडर इंजेक्शन भट्टियों और मैन्युअल कोयला जोड़ने के लिए भट्टियों।
3ट्रांसमिशन गियर पारंपरिक कास्ट स्टील गियर को बदलने के लिए पिन-बदली योग्य गियर का उपयोग करते हैं, जिससे लागत निवेश की बचत होती है और रखरखाव लागत और समय में काफी कमी आती है।
4केंद्रीकृत नियंत्रण प्रणाली बड़े उद्यमों में माइक्रो कंप्यूटरों की केंद्रीय निगरानी और प्रबंधन को महसूस कर सकती है।
5उत्पादन क्षमता अधिक है और इसे निरंतर संचालित किया जा सकता है।
6. संरचना सरल है और संचालन सुविधाजनक है;
7. कम खराबी और कम रखरखाव लागत;
8. इसका व्यापक अनुप्रयोग है और इसका उपयोग दानेदार सामग्रियों को सूखने के लिए किया जा सकता है। यह उच्च आसंजन वाली सामग्रियों के लिए भी फायदेमंद है;
9ऑपरेशन लचीलापन बड़ा है, और उत्पादन उत्पाद की गुणवत्ता को प्रभावित किए बिना उत्पाद आउटपुट की एक बड़ी उतार-चढ़ाव रेंज की अनुमति देता है;
10साफ करने में आसान।
