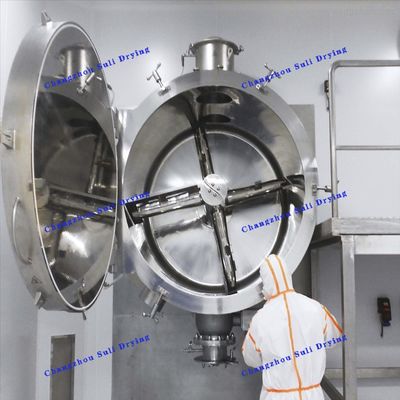

डिस्कवर पावर वैक्यूम रेक सुखाने की मशीन

रेक ड्रायर की संरचना:

रेक ड्रायर का पूरा उपकरण मुख्य रूप से रेक दांत चलती भाग, वैक्यूम भाग, हीटिंग और कैप्चर भाग से बना है।फ़ीड पोर्ट कसकर ढका हुआ है, और गर्म पानी को खोल जैकेट में पारित किया जाता है, और वैक्यूम पंप शुरू किया जाता है। दांतों के लिए राके समूह से लैस राके ड्रायर की मुख्य शाफ्ट मोटर द्वारा संचालित होती है,और आगे और पीछे की ओर घूमता है लगभग 4r/min की गति से कम करने वाले द्वारा धीमा होने के बाददाँत के घोंसले के आगे घूमने से सामग्री दोनों ओर घूमती है; जब दाँत के घोंसले विपरीत दिशा में घूमते हैं, तो सामग्री दोनों तरफ से बीच में आती है।क्योंकि सामग्री एक तरफ गर्म पानी से अप्रत्यक्ष रूप से गर्म होती है और दूसरी तरफ रेक दांतों द्वारा समान रूप से हलचल होती है, सामग्री में नमी वाष्पित हो जाती है। वैक्यूम प्रणाली की कार्रवाई के तहत, वाष्पित जल वाष्प सूखे धूल कलेक्टर, गीले धूल कलेक्टर और संघनक के माध्यम से गुजरता है,और वैक्यूम पंप आउटलेट से छुट्टी दी जाती है.

सूखी धूल संकलक वाष्पित जल वाष्प द्वारा ले जाने वाली सामग्री और जल वाष्प के संघनित होने के बाद पानी को पकड़ती है।गीला धूल कलेक्टर आगे वाष्पीकृत पानी के वाष्प को संघनित करता है और खींचा ठोस पकड़ता हैहानिकारक पदार्थों को सुखाने के दौरान पर्यावरण को प्रदूषित करने से बचने के लिए धूल संकलक की दक्षता में सुधार किया जाना चाहिए।

कंडेनसर का उपयोग मुख्य रूप से वाष्पीकृत जल वाष्प को और अधिक संक्षेपित करने और संक्षेपित पानी को बाहर निकालने के लिए किया जाता है ताकि यह सुनिश्चित किया जा सके कि ड्रायर का वैक्यूम पंप उच्च वैक्यूम डिग्री बनाए रख सके,जो सामग्री के आंतरिक और सतह नमी के बेहतर गैसीकरण के लिए अनुकूल है- गीली सामग्री के सूखने का समय सामग्री के गुणों, इनलेट और आउटलेट के नमी सामग्री के लिए विभिन्न आवश्यकताओं, संचालन के दौरान वैक्यूम डिग्री के अनुसार भिन्न होता है,और सुखाने के माध्यम का तापमानआमतौर पर इसमें दस घंटे से ज्यादा का समय लगता है।

1रेक ड्रायर का शेल संरचना
खोल एक क्षैतिज स्टील सिलेंडर से बना है जिसमें एक वेल्डेड हीटिंग बाहरी जैकेट और दोनों सिरों पर फ्लैंग्स के साथ एक कवर है।ढक्कन और स्टील खोल मिलान भाग और भरने के हिस्से को काटने की जरूरत है, और ढक्कन और सिलेंडर के केंद्र रेखा 5 मिमी द्वारा अलग होना चाहिए। स्थापित करते समय, ढक्कन के केंद्र रेखा सिलेंडर के केंद्र रेखा से कम होना चाहिए,तो जब दाँत घुमाएँगे, शेल के निचले हिस्से पर सामग्री को आसानी से उतार दिया जा सकता है। पूरे शेल को दो सैल समर्थन पर रखा जाता है।ध्यान दें कि समर्थन में से एक और नींव के बीच आंदोलन के लिए एक निश्चित मात्रा में जगह होना चाहिए जब जैकेट गर्म है उपकरण के विस्तार से पैदा तनाव से बचने के लिए.
2रेक ड्रायर के रेक दांतों की संरचना
रेक ड्रायर के रेक दांत उपकरण में बाएं और दाएं दिशाओं में रेक दांतों के दो समूह होते हैं,जो क्रमशः ट्रांसमिशन शाफ्ट के दोनों ओर विपरीत कोणों पर आस्तीन हैं. रेक ड्रायर के रेक दांत सिर में एक वर्ग छेद होता है जो ट्रांसमिशन शाफ्ट से मेल खाता है। जब इकट्ठा किया जाता है, तो आसन्न रेक दांत 90 डिग्री से भिन्न होते हैं। रेक दांतों के अंत में दो आकार होते हैं।,एक सपाट और पैडल के आकार का है, और दूसरा भी सपाट है लेकिन अनियमित है। लेकिन वे सभी ड्राइव शाफ्ट की धुरी (यानी बाएं और दाएं) के एक निश्चित कोण पर हैं।उपकरण के बीच में पैडल के आकार के रेक दांतों का प्रयोग किया जाता है, और विशेष आकार के रेक दांतों का उपयोग ड्रायर के अंत में कवर की आंतरिक दीवार की सतह में फिट होने के लिए किया जाता है। रेक दांत एक तरफ स्थापित होते हैं,और दाहिने हाथ के रेक दांत दूसरी तरफ स्थापित कर रहे हैं. इसलिए जब सामग्री जोड़ी जाती है, जब रेक दांत आगे और पीछे घूमते हैं, तो सामग्री को दोनों तरफ और फिर बीच में ले जाया जा सकता है, ताकि सामग्री समान रूप से हलचल हो।एक ओर, सामग्री अधिक गर्म नहीं होगा जब यह खोल की आंतरिक दीवार के संपर्क में है, और दूसरी ओर, सामग्री कुचल जा सकता है, गैसीकरण सतह बढ़ जाती है,और सुखाने की प्रक्रिया को बढ़ावा दिया जाता है.
इसके अतिरिक्त, रेक दांतों के चार चतुर्भुजों में से प्रत्येक में, एक निर्बाध स्टील पाइप दोनों छोरों के साथ बंद और मुख्य शाफ्ट के समानांतर रखा जाता है ताकि डिवाइस की दीवार को खटखटाया जा सके,जो क्लीनिंग और कुचल सामग्री पर एक निश्चित प्रभाव पड़ता है. रेक दांत आम तौर पर कास्ट स्टील से बने होते हैं। ड्राइव शाफ्ट को ऑपरेशन के दौरान टोक़ और झुकने के क्षण का सामना करना पड़ता है। कुछ ताकत आवश्यकताओं को पूरा करने के अलावा, यह भी आवश्यक हैड्राइव शाफ्ट भी पर्याप्त कठोरता होना चाहिए खोल की आंतरिक सतह के साथ अटक जाने से बचने के लिएड्राइव शाफ्ट आम तौर पर मॉडल स्टील सामग्री से बना होता है।
3. रेक टूथ डिवाइस और खोल के बीच की सील. रेक ड्रायर की सुखाने की मशीन के सुखाने के सिद्धांत से यह ज्ञात हो सकता है कि सामग्री ड्रायर में गर्म होती है,सामग्री में नमी वाष्पित हो जाती है, और वैक्यूम डिवाइस वाष्पित जल वाष्प को निकालने के लिए एक उच्च वैक्यूम उत्पन्न करता है, जो सामग्री और सतह नमी के अंदर नमी की पलायन को तेज करता है।यदि शाफ्ट और खोल के बीच सील अच्छा नहीं है, उपकरण में वैक्यूम की डिग्री काफी कम हो जाएगी; साथ ही, ठंडी हवा के प्रवेश से उपकरण में सामग्री का तापमान कम हो जाएगा और सुखाने की दक्षता प्रभावित होगी।रेक टूथ डिवाइस और खोल के बीच सील आमतौर पर भराव के रूप में एस्बेस्टस का उपयोग करता है, जो एक सरल और प्रभावी सील संरचना है। यह सील संरचना भी एक साथ rake दांतों दबाता है, rake दांतों के अंत चेहरे पर पहनने को कम करती है। उपरोक्त प्रकार के अलावा,रेक सुखाने की मशीन में एक जैकेट और एक ट्रांसमिशन शाफ्ट भी है जो पानी के वाष्प को पारित करती है, और ट्रांसमिशन शाफ्ट और रेक दांतों का मिलान।

तकनीकी विनिर्देश:

नोटः पानी के वाष्पीकरण की मात्रा सामग्री की विशेषताओं और गर्म हवा के प्रवेश और बाहर निकलने के तापमान से संबंधित है। जब बाहर निकलने का तापमान 90°C है,जल वाष्पीकरण वक्र ऊपर के चित्र में दिखाया गया है (संदर्भ के लिए)चूंकि उत्पाद लगातार अद्यतन किया जाता है, इसलिए प्रासंगिक मापदंडों को पूर्व सूचना के बिना बदला जाएगा।

उपकरण चित्र:
